一、呼吸机工作参数的调节及相关检测参数的设置

1.参数调节和设置

呼吸机工作主要有四大参数:潮气量、压力、流量、时间(含呼吸频率、吸呼比)。

注:JJF1234-2010《呼吸机校准规范》术语中的通气频率(f)，对应被检呼吸机的习惯名称为呼吸频率(RR)。

(1)潮气量(Tidal Volume):(8～15)mL/kg。潮气输出量一定要大于人的生理潮气量，生理潮气量为(6～10)mL/kg，而呼吸机的潮气输出量可达(10～15)mL/kg，往往是生理潮气量的1～2倍。
定容:VT=Flow×T_i(三者设定两者)。

定压:C=ΔV/ΔP(根据监测到的潮气量来设置吸气压力)。
检测设置:成人呼吸机(或麻醉机)至少设置为(300～1000)mL。
小儿呼吸机(或麻醉机)至少为(50～300)mL。
婴儿呼吸机(或麻醉机)至少为(30～150)mL。

(2)呼吸频率(RR):接近生理呼吸频率。新生儿(40～50)次/min，婴儿(30～40)次/min，年长儿(20～30)次/min，成人(16～20)次/min。
检测设置:成人呼吸机(或麻醉机)至少为(14～30)次/min。
小儿呼吸机(或麻醉机)至少为(20～40)次/min。
婴儿呼吸机(或麻醉机)至少为(30～60)次/min。

(3)吸呼比(I∶E):可直接设置或通过设置吸气时间或通过调节流速来设置I∶E，一般为1∶1.5～1∶2，阻塞性通气障碍可调至1∶3或更长的呼气时间，限制性通气障碍可调至1∶1。

BEAR 1000呼吸机，在潮气量和呼吸频率(RR)一定的情况下，通过改变峰流速(Peak Flow)设定吸呼比I∶E。
检测设置:成人呼吸机(或麻醉机)为1∶2或1∶1.5。
小儿呼吸机(或麻醉机)为1∶1.5。
婴儿呼吸机(或麻醉机)为1∶1。

(4)分钟通气量(MV)检测设置:
成人呼吸机(或麻醉机)应大于18L/min。
小儿呼吸机(或麻醉机)应大于10L/min。
婴儿呼吸机(或麻醉机)应大于5L/min。

(5)压力:一般指气道峰压(PIP)。
当肺部顺应性正常时，吸气压力峰值一般为0.981kPa(10cmH₂O)～1.961kPa(20cmH₂O)；肺部病变轻度:1.961kPa(20cmH₂O)～2.452kPa(25cmH₂O)；中度:2.452kPa(25cmH₂O)～2.942kPa(30cmH₂O)；重度:2.942kPa(30cmH₂O)以上，RDS、肺出血时可达5.884kPa(60cmH₂O)以上。一般在2.942kPa(30cmH₂O)以下，新生儿较上述压力低0.490kPa(5cmH₂O)。

(6)呼气末正压(PEEP):生理水平为0.294kPa(3cmH₂O)～0.490kPa(5cmH₂O)。当严重换气障碍时需增加至0.392kPa(4cmH₂O)～0.981kPa(10cmH₂O)，病情严重者可达1.471kPa(15cmH₂O)甚至1.961kPa(20cmH₂O)以上。PEEP数值一般可从压力表指针呼气末的位置读出，高档呼吸机有专门显示。

(7)峰流速(Peak Flow):至少需每分钟通气量的两倍，一般设置为(4～10)L/min。流速波形:递增、正弦波、方波、递减。

(8)吸气时间:T_i=60/RR，一般吸呼比(I∶E)为1∶1.5～1∶2；吸气停顿时间(平台期)属吸气时间，一般设置呼吸周期的10%(应<20%)。

(9)氧浓度(FiO₂，21%～100%):一般为30%～40%，不宜超过60%。只要PaO₂/FiO₂满意，FiO₂应尽量低，FiO₂高于60%为高浓度氧。

(10)触发灵敏度(TRIGGER SENSITIVE)
压力触发水平一般在基础压力下0.049kPa(0.5cmH₂O)～0.147kPa(1.5cmH₂O)；流速触发水平一般在基础气流下(1～3)L/min。

(11)呼气灵敏度(Esens):一般设置为20%～25%。

(12)压力支持水平(Pressure Support):初始水平为0.981kPa(10cmH₂O)～1.471kPa(15cmH₂O)。

(13)吸气上升时间百分比(Insp Rise Time,%)、压力上升梯度、压力斜坡(Pressure Scope)、流速加速百分比。

2.报警设置

(1)分钟通气量(minute ventilation，MV，VE)上(下)限:高(低)于设定或目标分钟通气量10%～15%。

(2)呼气潮气量上(下)限:高(低)于设定或目标潮气量10%～15%。

(3)气道压(airway pressure)上(下)限:高(低)于平均气道压0.490kPa(5cmH₂O)～0.981kPa(10cmH₂O)。

(4)基线压(baseline pressure)上(下)限:PEEP值上(下)0.294kPa(3cmH₂O)。

(5)通气频率上(下)限:设定值上(下)5BPM。

(6)FiO₂:设定值上下5%～10%。

二、单位换算及参数计算

1.单位换算
1cmH₂O=0.098kPa
1mmHg=0.133kPa
1kPa=0.145Psig
1atm≈1bar≈100kPa

2.参数计算
动态顺应性(Cdyn)=潮气量(VT)/(气道峰压(PIP)-PEEP)
静态顺应性(Cst)=潮气量(VT)/(气道平台压(Ppla)-PEEP)
分钟通气量(MV)=潮气量(TV)×呼吸频率(BR)
潮气量(VT)=分钟通气量(MV)×吸气时间(s)
流量(FLOW)=潮气量(VT)×吸气时间(INSP TIME)
通气周期指完成一次吸气、呼气加静止期所需的时间总和，如设定通气周期为3s，则每分钟呼吸频率为:60/3=20次/min
呼吸频率(RR)=60/通气周期
吸气时间(T_i)=60/呼吸频率(RR)
吸呼比(I∶E)=吸气时间(T_i)∶呼气时间(T_e)=

I∶E不同表示方法的计算如下:

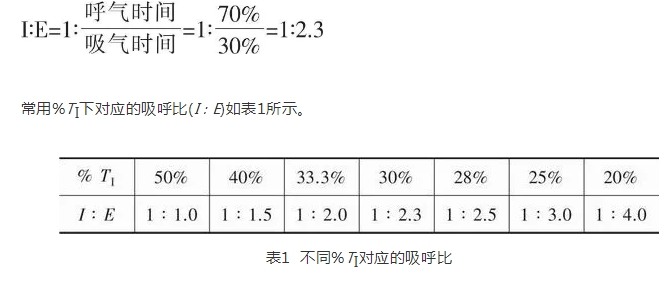

(1)%T_I表示:吸气时间占通气周期的百分比例例:吸气时间为30%，呼气时间为100%-30%=70%，则吸呼比

(2)已知吸气时间(INSP TIME%)和吸气保持时间(平台期PAUSE TIME%)

例:吸气时间25%，吸气保持时间10%
吸气总时间:25%+10%=35%
呼气时间:100%-35%=65%
吸呼比:

1∶1.857

(3)已知呼吸频率(RR)和吸气时间(T_I)
设定:呼吸频率为20次/min，吸气时间为1s。
则呼吸周期时间为:60s/20次=3s/次，呼气时间为3s-1s=2s，吸呼比I∶E=1∶2
或:总吸气时间=吸气时间(T_I)×呼吸频率(RR)=1s×20=20
呼气时间=60-总吸气时间=60-20=40

三、注意事项

1.呼吸机的工作电压必须与供电电压一致。

2.气源/氧气源的压力范围:(0.2～0.5)MPa。不得超过0.5MPa，否则将损坏呼吸机。
3.检测前倒出湿化器的水，以免气路气体湿度过大，损坏检测仪器传感器。
4.吸气时间:由IPPV频率和吸呼比确定。
5.IMV频率调节不得高于IPPV频率。
6.NEB(NEBULIZER):潮气雾化开关检测时关闭。
7.无创呼吸机检测应在T_imed模式，且让模拟肺(肺顺应性和气道阻力参数固定型)在无夹板状态下使用。
