河北省秦皇岛市煤气总公司制气厂　苑书建

　　煤气出厂流量的准确测量是老大难问题。出厂煤气计量不准确会给企业和用户带来巨大经济损失，因此，搞好煤气出厂流量的准确测量是摆在煤气生产厂面前迫切需要解决的问题。

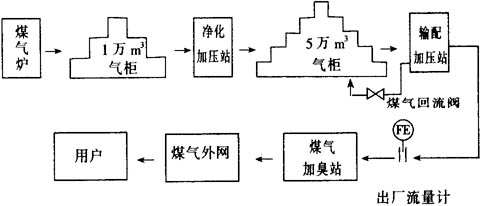

　　秦皇岛市煤气总公司制气厂煤气输送工艺流程简图如下:

　　由煤气炉生产出的煤气经1万m³中间气柜通过净化加压站送至5万m³气柜，再由输配加压站加压风机将煤气送至厂外煤气管网，最后送至用户。

　　根据具体使用条件，选择相应的流量计进行计量。各种流量计有其各自的特点及应用的环境条件。其中，SR型工程流量计是一种高准确度、宽量程比型孔板流量计，是日本SONIC株式会社的专利产品，可广泛用于蒸气、气体、液体的瞬时及累计流量的测量。对出厂煤气特殊工况下流量的测量，则更具有优势。

　　孔板流量计在应用计算机技术与高准确度差压变送器前，其测量准确度为±(3～4)%FS，量程比在1∶3～1∶5左右，以致于不能很好地用于大量程比要求的环境。在应用了计算机技术后，使孔板流量计的使用有了很大的改观，克服了测量准确度低、量程比窄的不足。

　　SR型工程流量计检测原理是以孔板理论为基础，以SR流量计为主体，加上TC205微机流量控制仪、2024D型差压变送器等3部分组成。

　　普通型孔板流量计，比较容易保证大流量区域的测量准确度，但小流量或微弱流量区域的测量准确度却很难保证，因为它在全量程段的计量系数即K值一成不变，这就限制了量程比。日本SONIC株式会社的技术人员，创造性地提出了“分割运算”理论，并开发出一系列专用流量计，使孔板流量计的性能发生了质的飞跃。其量程比扩大到1∶13～1∶180，实际测量准确度达到±1.0%。所谓“分割运算”理论就是在ΔP(差压)的变化范围内，将运算区间分为4个子区间，再分别计算出其平均K值，由此分别得到K1、K2、K3、K4的系列数值。这样，高灵敏度的差压变送器检测出的信号就可通过计算机进行判别带入相应区间的K值，得出接近于真值的流量。当然，还可以采用内插法进一步细分压力段，得到误差非常小的K值，但这样整机的成本就会大大提高。

　　由于SR型流量计采用了“分割运算”理论，使用高准确度的孔板和高灵敏度的2024D型差压变送器，使其测量量程比大大提高，在煤气出厂流量的计量中就显示出其不可替代的优势。

　　制气厂在出厂煤气计量中，曾先后使用了两种流量计，其效果完全不同。在原始设计中选用的是插入式涡街流量计，其量程比大约接近10倍，比普通型孔板流量计的量程比要高很多，而且还具有准确度高的特点。但此流量计在实际使用过程中无法正常工作，其原因主要有两点:一是量程比不够高，在外送煤气流量较低的情况下(低于1600m³/h)就测不到，产生漏记现象。二是风机振动干扰，虽然采取了加固管道基础、换耐振涡街流量计探头等一系列措施，仍无法消除风机振动对流量计信号的干扰造成的流量计示值误差。所表现出的现象是:在外送煤气流量平稳的状态下，流量计的示值时大时小，严重失真。故此涡街流量计自投入后一直无法正常使用。

　　后来，制气厂改用由日本SONIC株式会社提供的SR型工程流量计，其量程比为1∶40，在0 ℃～80 ℃范围内进行温度补偿，保证流量计一年四季都能在(400～16 000)m³/h范围内准确计量。安装于加臭站仪表盘上的TC205流量控制仪由专人定时抄表送厂能源计量科进行核算，安装于输配加压站仪表盘的国产ER181记录仪随时显示外送煤气瞬时流量，并能在瞬时流量低于500m3/h时报警提示操作者关小回流阀，以免在外送流量极低情况下出现漏记现象。

　　自此套流量计投用后，制气厂进行了多次现场标定，用5万m³气柜作标定参照物，关闭5万m³气柜的进口闭门，启动输配加压站风机向厂外管网送气，在标定时间区间内测量5万m³气柜下降高度ΔH，计算出气柜内煤气损失的体积，换算出煤气出厂标况流量，再与SR流量计区间累积显示值比较，最大相对误差0.44，平均误差小于0.5，标准偏差0.38。

　　经过半年的试运行及多次现场标定，此套SR型工程流量计基本能保证全厂出厂煤气的计量，解决了煤气出厂流量计量不准的老大难问题。
